Deskrizzjoni
Parametri tekniċi
| Struttura (Kolonni flimkien ma' travi Trellis) | Għoli tal-Kolonna Prinċipali: 6 metri, Għoli ta 'fuq / Għoli taħt il-kanal 7 metri. |
| Għoli tal-Fondazzjoni 0.5m | |
| Kolonni: | |
| >Kolonna Prinċipali tal-Ħajt ta 'quddiem: 200mm x 200mm x5mm | |
| >Purlin Vertikali: 200mm x 200mm x5mm | |
| >Kolonna Crossbrace: 100mm x 200mm x 5mm | |
| Trellis girders: 50mm x 100mm x 3mm | |
| >Għoli: 480mm | |
| >Tul: 8m | |
| >Travi: 50mm x 50mm x 2mm | |
| >Djagonali: 50mm x 50mm x 2mm | |
| Partijiet Inkorporati: 113mm x 73mm x 3mm, Għoli: 1000mm | |
| Toqba tal-Fondazzjoni: Dia. 60mm, Fond: 900 sa 1000mm | |
| Grad ta 'l-Azzar: Q235 | |
| Grad tal-galvanizzazzjoni: Z200 | |
| Garanzija: 25 Sena |

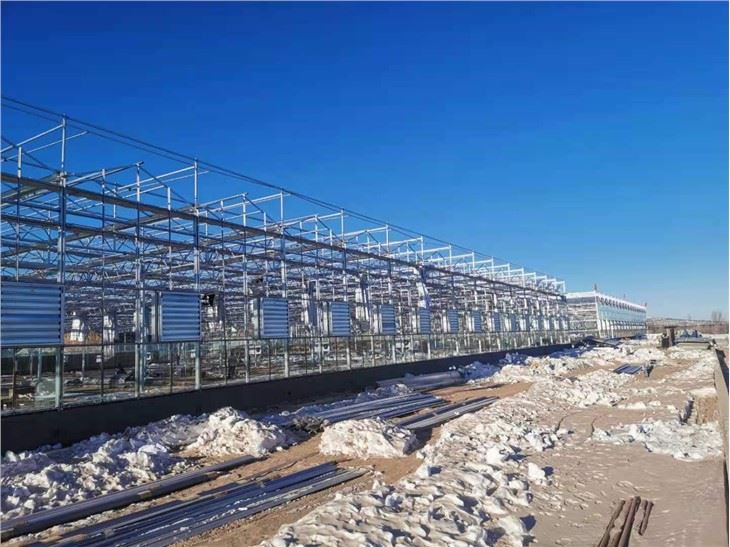

STRUTTURA TA' SERRA:
Il-materjali kollha tal-istruttura tal-azzar użati fis-serra huma magħmula minn azzar iswed ta 'kwalità għolja standard nazzjonali.
Il-kolonni, l-irfid u l-komponenti u l-ġonot l-oħra kollha huma pproċessati u wweldjati l-ewwel, u mbagħad galvanizzati bis-sħana;
Assemblaġġ tas-sit, l-ebda welding. Kisjiet metalliċi-- Azzar galvanizzat hot dip il-partijiet u qfieli l-oħra kollha tal-azzar għandhom isiru skond GB/T 13912-2002 Kisjiet metalliċi-- Azzar galvanizzat hot dip
Il-partijiet fissi li jgħaqqdu jintużaw prinċipalment f'konformità mal-istandard GB5782 u huma ttrattati bil-galvanizzazzjoni bis-sħana. Il-ħajja tas-servizz tal-istruttura ewlenija tas-serra mhijiex inqas minn 25 sena.
(1) speċifikazzjonijiet tal-profili ewlenin:
Fondazzjoni: il-pedament tal-istrixxa b'ħajt baxx ta '{0}}.8 metri għoli huwa adottat madwar is-serra, u l-pedament tal-punt indipendenti jintuża ġewwa.
(2) Il-qafas tas-serra huwa struttura ħafifa tal-azzar, li hija magħmula minn azzar domestiku galvanizzat hot-dip.
Il-kolonni ewlenin jadottaw 100*100 * 3.0mm, Deputat pillar50mm x 100mm x 3.0mm pajpijiet rettangolari galvanizzati hot-dip.
Il-kolonni prinċipali tal-gable jadottaw pajpijiet rettangolari galvanizzati hot-dip ta '100 * 100 * 3.0mm.
Il-kolonni tar-riħ tal-ġenb jadottaw pajpijiet rettangolari galvanizzati hot-dip ta '50 * 50 * 1.5 mm.
L-irfid tal-għadam tal-aringi jadottaw pajpijiet rettangolari galvanizzati hot-dip ta '30* 30 u appoġġ tond bar Φ22mm, azzar tat-tip C: 100 * 50 * 2.0, distanza 2m.
Il-girth surround jadottaw pajpijiet rettangolari galvanizzati hot-dip 30 * 50 * 1.5.mm.
Saff galvanizzat tal-qafas prinċipali tas-serra, GB/ t3091-93 huwa użat għal hot dip galvanizzat.
Il-kanal huwa magħmul minn B{{0}}.0mm ħoxna pjanċa tal-azzar galvanizzat hot-dip liwja kiesħa, u l-inklinazzjoni tal-kanal tal-ilma hija 2.5‰ għad-drenaġġ.
Kull konnettur jadotta bolt galvanizzat hot-dip.
